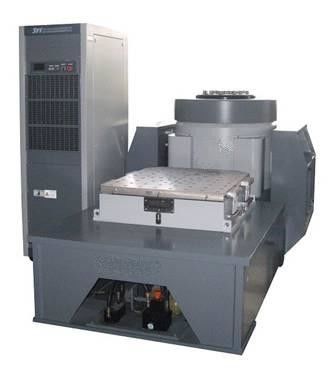

HG6610-N3 Vibrator eletrodinâmico

Desempenho do sistema

Tipo: HG6610-N3

Força senoidal nominal: 32KN

Força aleatória nominal:32 KN

Faixa de frequência: 2 3000 Hz

Deslocamento máximo: 51 mm ((P-P)

Aceleração máxima: 980 m/s²

Máxima velocidade: 2,00 m/s

Carga máxima: 500 kg

Tamanho da tabela: Φ 400 mm

Massa dos elementos móveis:32 kg

Torque excêntrico aceitável: 400 N×m

Forma W × H × D (mm) :1000 × 1060 × 880

Peso: 2000 kg

Amplificador de potência de comutação

Tipo: SA-36

Modo de funcionamento: comutação

Potência de saída: 40 KVA

Relação entre o nível individual e o nível sonoro: > 65 Db

Forma W × H × D (mm): 550 × 1700 × 800

Peso: 410 kg

Bloqueador de arrefecimento

Um.

Um.

Um.

Tabela de deslizamento

Tipo:HG-1010

Dimensões: 1000 × 1000 mm

Carga máxima: 500 kg

Material: liga de alumínio

Limite superior de frequência: 2000 Hz

Max. deslocamento: 51 mm

Expansor de cabeça

Tipo: HG-800

Dimensões: 800 × 800 mm

Massa: 135 kg

Material: liga de alumínio

Forma: Gridiron

Conjunto de retenção automática do centro estático e dinâmico

Tipo: HG-1

Finalidade: manter a posição central do agitado através do ajuste do volume de ar da mola de ar.

Controlador de vibração

Tipo: HG-2000

Hardware: 4 canais de entrada, 1 canal de saída

Sine, aleatório, choque.
